40.5kV SF6 断路器瓷套

SF6 Circuit Breaker Ceramic Bushing

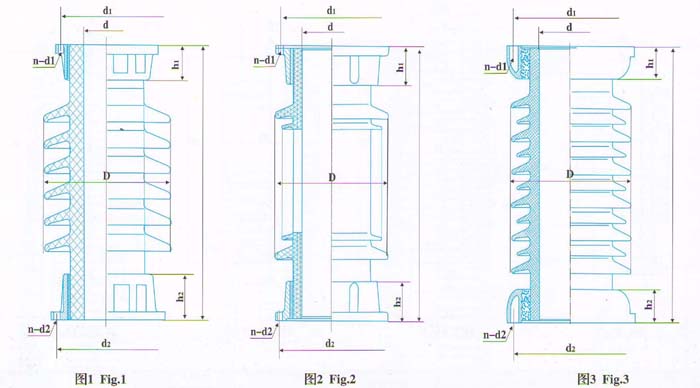

相关产品尺寸图

相关产品参数表

工厂 代号 Cat.No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	伞数 Shed No.	爬电 距离 Creepage Distance （mm）	弯曲破坏负荷 Cantilever Failing Load (kN.m)	主要尺寸 Main Dimensions（mm）								内压测试 Inner Hydro Test (MPa)
							H	h1	h2	D	d	d1	d2	n-d1 n-d4	内压耐 受负荷 Withstand Load of inner Pressure	耐受时间 Withstand Time（min）	内压破 坏负荷 Failing Load of Inner Pressure
5706	LW8-40.5	1	40.5	6	810	17	500	65	80	250	95	198	220	8-M12 8-Φ14	2	5	3.5
5707	LW8-40.5	1	40.5	5/4	1050	17	500	65	80	255	95	198	220	8-M12 8-Φ14	2	5	2.8
5707B	LW24-40.5	1	40.5	5/5	1013	5	450	50	50	240	80	200	200	8-Φ12	2	5	2.8
5715	LW34-40.5	1	40.5	10	1050	10	631	90	90	300	170	292	292	6-Φ14	2.3	5	3.3
5710	LW16-40.5	2	40.5	--	1050	10	500	65	65	250	100	227	227	8-Φ14	2.3	5	3.3
5711	LW16-40.5	2	40.5	--	1260	10	500	65	65	250	100	227	227	8-Φ14	2.3	5	3.3
5713	LW30-40.5	2	40.5	5/4	1260	17	600	80	80	355	175	292	292	6-Φ14	2.5	5	4
5714	LW34-40.5	2	40.5	--	1030	17	460	80	80	290	95	198	220	8-M12 8-Φ14	2.3	5	3.5
5707B	LW24-40.5	3	40.5	5/5	1013	5	450	50	50	240	80	200	200	8-Φ14	2	5	2.8
5716A	LW16-40.5	3	40.5	6/5	1255	5	580	70	70	335	180	330	330	6-Φ14	2	5	3.5
5722	LW16-40.5	3	40.5	6/5	1255	5	580	70	70	335	180	330	295	6-Φ14	2	5	3.5
5716	LW24-40.5	3	40.5	--	1256	5	580	62	65	316	176	306	306	6-Φ25	0.8	5	1.5
