35kV 棒形支柱绝缘子

Solid-Core Post Insulator

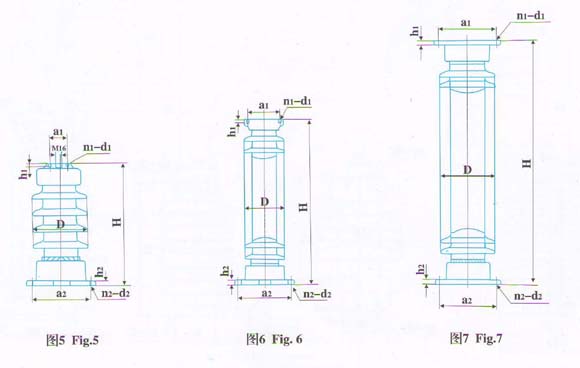

相关产品尺寸图

相关产品参数表

工厂 代号 Cat.No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	爬电距离 Creepage Distance （mm）	主要尺寸 Main Dimensions（mm）						机械破坏负荷 （不小于） Mechanical failing load not less than		质量 Weight （kg）
					H	D	a1	n1-d1	a2	n2-d2	弯曲 Cantilever （kN）	扭转 Torsion （kN.m）
2319	ZS-40.5/6L	5	40.5	648	420	165	140	4-M12	140	4-M12	6	3	17
2320	ZS-40.5/8	6	40.5	625	420	165	140	4-M12	210	4-Φ14	8	2	16
2334	ZSW-40.5/10-4	3	40.5	1260	560	245	127	4-M16	180	4-Φ14	10	4	31.4
2627	ZS-72.5/5	7	72.5	1160	710	225	140	4-M12	225	4-Φ18	5	2	38
2629	ZS-72.5/15K	7	72.5	1104	840	230	210	4-Φ18	250	8-Φ18	15	2	61
2631	ZSW-72.5/8-2	4	72.5	1308	850	235	140	4-M12	225	4-Φ18	8	4	55
