盘形悬式绝缘子

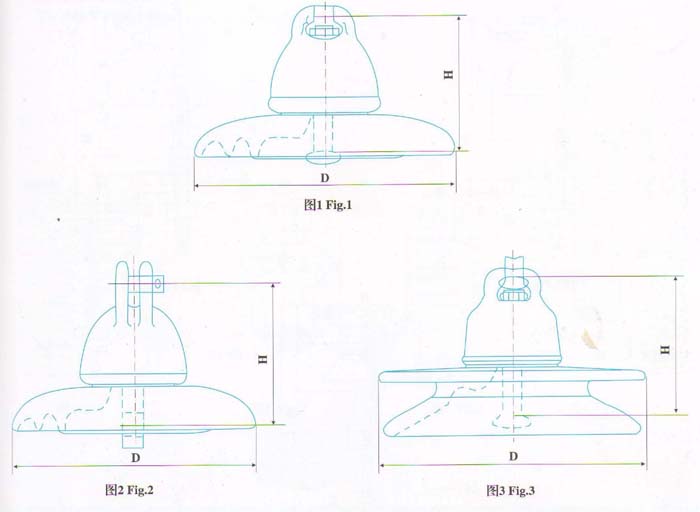

相关产品尺寸图

相关产品参数表

工厂代号 Cat.No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	主要尺寸 Main Dimensions（mm）											质量 Weight （kg）
				H	h	h1	h2	h3	D	d	d1	R	R1	爬电距离 Creepage Distance （mm）
1006	P-10T	1	10	211	105	35	25	30	145	32	M16	11	9	195	2.15
1007	P-10M	1	10	341	105	140	25	60	145	32	M16	11	9	195	2.45
1015	P-15M	2	15	345	120	140	25	70	190	36	M20	13	11	280	3.68
1016	P-15T	2	15	258	120	40	25	36	190	36	M20	13	11	280	3.47
1017	P-20M	3	20	422	166	185	25	76	228	76	M18	14	13	370	6.6
1018	P-20T	3	20	289	166	45	25	42	228	76	M18	14	13	370	6.4
