750kV 变压器瓷套

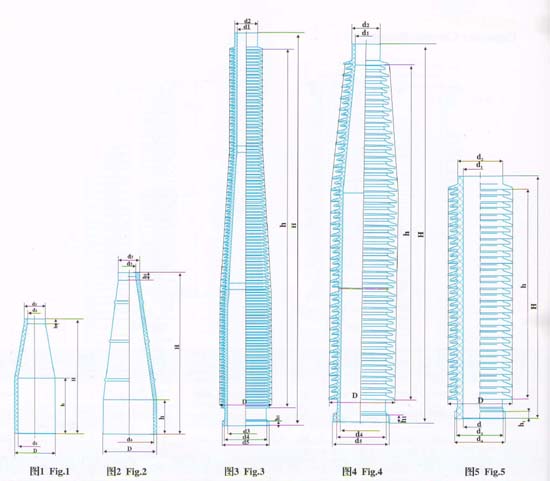

相关产品尺寸图
相关产品参数表
|
工厂
代号
Cat.
No. |
产品类型
Porduct
Type |
图号
Fig. No. |
额定
电压
Rated
Voltage
(kV) |
伞数
Shed
No. |
爬电
距离
Creepage Distance
(mm) |
主要尺寸
Main Dimensions(mm)
|
质量
Weight
（kg） |
|
H |
h |
h1 |
D |
d1 |
d2 |
d3 |
d4 |
d5 |
|
|
54616-1 |
-- |
5 |
252 |
28/28 |
6930 |
2250 |
1950 |
45 |
400 |
220 |
280 |
220 |
280 |
340 |
350 |
|
54616-2 |
与54616-1配套 |
1 |
-- |
-- |
-- |
570 |
190 |
30 |
260 |
-- |
90 |
135 |
215 |
-- |
66 |
|
54618 |
-- |
5 |
252 |
26/26 |
8593 |
2250 |
1935 |
45 |
400 |
220 |
280 |
220 |
280 |
340 |
277 |
|
54623-1 |
-- |
5 |
252 |
28/28 |
8593 |
2400 |
2087 |
45 |
400 |
220 |
280 |
220 |
280 |
340 |
-- |
|
54623-2 |
与54623-1配套 |
1 |
-- |
-- |
-- |
735 |
355 |
30 |
260 |
-- |
90 |
135 |
215 |
-- |
258 |
|
54704 |
-- |
4 |
330 |
36/35 |
11253 |
3800 |
3430 |
60 |
560 |
180 |
240 |
350 |
410 |
470 |
563 |
|
54181 |
-- |
3 |
550 |
45/44 |
13750 |
4120 |
3740 |
60 |
650 |
225 |
275 |
430 |
500 |
560 |
-- |
|
54176-1 |
-- |
3 |
550 |
60/60 |
15123 |
4860 |
4428.5 |
60 |
620 |
220 |
275 |
430 |
500 |
560 |
-- |
|
54176-2 |
与54176-1配套 |
2 |
-- |
-- |
-- |
1250 |
265 |
60 |
415 |
365 |
106 |
165 |
-- |
-- |
66 |
|
