126kV SF6互感器瓷套

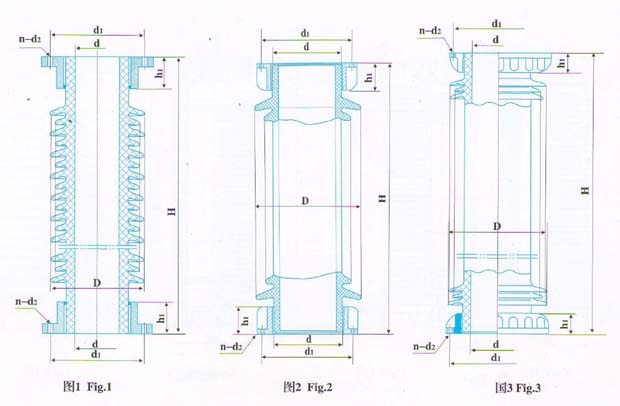

相关产品尺寸图

相关产品参数表

工厂 代号 Cat.No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	伞数 Shed No.	爬电距离 Creepage Distance （mm）	弯曲破 坏负荷 Cantilever Failing Load (kN.m)	主要尺寸 Main Dimensions（mm）						内压测试 Inner Hydro Test (MPa)			质量 Weight （kg）
							H	h1	D	d	d1	n-d2	内压耐 受负荷 Withstand Load of inner Pressure	耐受时间 Withstand Time（min）	内压破 坏负荷 Failing Load of Inner Pressure
53000	LVQB-126W2	3	126	12/12	3930	12	1350	100	395	185	335	12-Φ18	1.8	5	2.6	--
53000A	LVQB-126W2	1	126	12/12	3150	16	1350	100	385	185	335	12-Φ18	1.6	5	2.6	--
53000B	LVQB-126W2	1	126	15/14	3906	16	1440	100	365	185	335	16-Φ18	1.6	5	2.6	--
53003	LVQB-126W2	3	252	38/37	7812	25	2550	140	520	290	460	18-Φ18	2.0	5	3.6	--
53003A	LVQBT-126W2	3	252	22/21	6800	49	2330	125	490	290	470	16-Φ18	1.3	5	2.6	--
53001	LVQB-126W2	2	126	11/10	3150	15	1200	100	440	240	385	16-Φ18	1.4	5	2.6	--
53001A	LVQB-126W2	2	126	13/13	3906	16	1380	100	440	240	385	16-Φ18	1.6	5	2.6	--
53001B	LVQB-126W2	2	126	11/11	3200	16	1200	100	420	240	385	16-Φ18	1.8	5	2.8	--
53002	LVQB-126W2	2	252	21/20	6300	16	2336	150	580	370	560	16-Φ18	1.6	5	2.6	--
53002A	LVQB-126W2	2	252	24/24	7830	23.5	2336	152	590	370	560	16-Φ18	1.8	5	3.6	--
