126kV 电缆终端瓷套（灰釉）

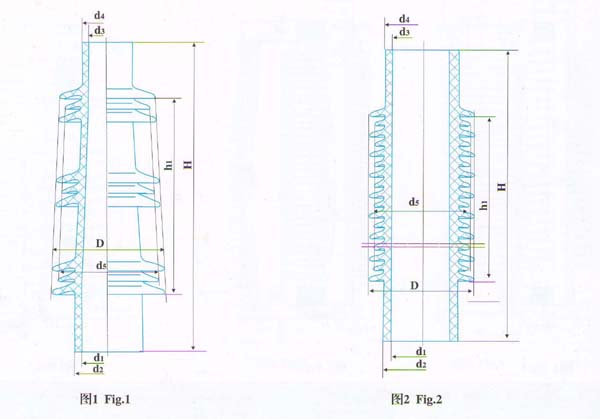

相关产品尺寸图
相关产品参数表
|
工厂
代号
Cat.No. |
图号
Fig.
No. |
额定
电压
Rated
Voltage
（kV） |
伞数
Shed
No. |
爬电距离
Creepage Distance
（mm） |
主要尺寸
Main Dimensions（mm） |
质量
Weight
（kg） |
|
H |
D |
h1 |
d1 |
d2 |
d3 |
d4 |
d5 |
|
3521-16 |
1 |
126 |
21/20 |
4200 |
1700 |
415 |
1300 |
245 |
315 |
145 |
195 |
379 |
180 |
|
3521-15 |
2 |
126 |
14/13 |
3150 |
1280 |
375 |
1014 |
205 |
255 |
205 |
255 |
335 |
-- |
|
3536 |
1 |
126 |
15/14 |
3906 |
1410 |
390 |
1120 |
190 |
250 |
130 |
174 |
350 |
201 |
|
3536-2 |
1 |
126 |
13/12 |
3100 |
1250 |
380 |
960 |
190 |
250 |
130 |
174 |
340 |
180 |
|
3536-4 |
1 |
126 |
16 |
2520 |
1326 |
370 |
1050 |
200 |
270 |
100 |
160 |
-- |
190 |
|
3536-6 |
1 |
126 |
12/11 |
3150 |
1326 |
390 |
990 |
200 |
260 |
120 |
178 |
350 |
190 |
|
3536A |
1 |
126 |
15/14 |
3906 |
1410 |
402 |
1120 |
202 |
262 |
130 |
174 |
362 |
200 |
|
3579D |
2 |
126 |
15/15 |
3550 |
1350 |
396 |
1029 |
-- |
-- |
216 |
266 |
338 |
170 |
|
3579D-1 |
2 |
126 |
17/17 |
4200 |
1500 |
396 |
1176 |
216 |
266 |
216 |
266 |
338 |
190 |
|
3579D-2 |
2 |
126 |
10/10 |
2350 |
1000 |
396 |
661.5 |
-- |
-- |
216 |
266 |
338 |
130 |
|
3564E-1 |
1 |
252 |
26/25 |
8070 |
2600 |
550 |
2125 |
300 |
390 |
160 |
-- |
490 |
360 |
|
3564E-2 |
1 |
252 |
26/25 |
8070 |
2600 |
550 |
2125 |
290 |
370 |
140 |
200 |
470 |
363 |
|
