126kV SF6 断路器瓷套（支柱）

SF6 Circuit Breaker Ceramic Bushing

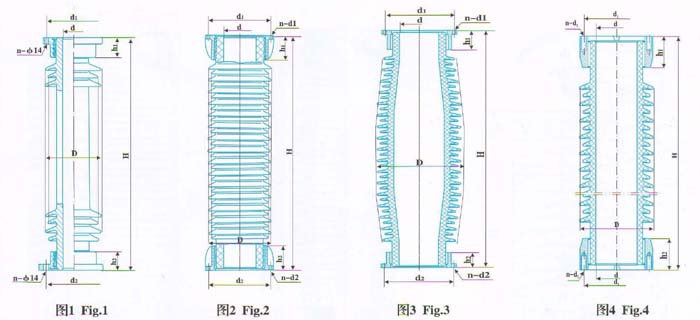

相关产品尺寸图

相关产品参数表

工厂 代号 Cat. No.	产品 型号 Porduct Type	瓷套类型 Kind	图号 Fig. No.	额定 电压 Rated Voltage （kV）	伞数 Shed No.	爬电 距离 Creepage Distance （mm）	弯曲破坏负荷 Cantilever Failing Load (kN.m)	主要尺寸 Main Dimensions（mm）								内压测试 Inner Hydro Test (MPa)
								H	h1	h2	D	d	d1	d2	n	内压耐 受负荷 Withstand Load of inner Pressure	耐受时间 Withstand Time（min）	内压破 坏负荷 Failing Load of Inner Pressure
5707D	LW9-72.5	--	1	72.5	11/11	2250	--	1000	80	80	240	80	225	225	6	--	--	--
57019	LW9-72.5	--	1	72.5	12/11	2590	--	1080	80	80	320	160	295	295	6	--	--	--
5728	LW-126	灭弧室	4	126	15/14	3150	35	1300	100	100	350	195	310	M16	8	1.8	1	4
5729	LW-126	支柱	2	126	13/12	3150	35	1220	80	80	340	150	310	18	8	1.8	1	4
5726B	LW-126 W3	灭弧室	4	126	14/13	3906	35	1300	100	100	386	195	310	M16	8	1.8	1	4
5727B	LW-126 W3	支柱	4	126	19/18	3906	35	1220	80	80	360	150	310	18	8	1.8	1	4
5726C	LW-126GYW	灭弧室	1	126	17/16	3906	35	1550	100	100	350	185	310	M16	8	1.8	1	4
5727C	LW-126GYW	支柱	4	126	16/15	3906	35	1510	80	80	340	150	310	18	8	1.8	1	4
5726D	LW-126W	灭弧室	1	126	16/15	3906	35	1400	100	100	370	195	310	M16	8	1.8	1	4
5727D	LW-126W	支柱	4	126	15/15	3906	35	1360	80	80	350	150	310	18	8	1.8	1	4
57111	126kV	支柱	1	126	17/17	3150	35	1380	110	110	377	176	310	345	8	--	--	3.7
57112	126kV	灭弧室	3	126	--	2850	30	1300	90	90	390	130	310	286	8	3.2	5	--
5708	LW6-126	灭弧室	2	126	15/15	2590	56	1300	135	135	348	190	345	345	12	3.2	5	3.7
5709	LW6-126	灭弧室	3	126	17/16	2860	35	1360	135	105	430	180	345	345	12	3.2	5	4
