126kV避雷器瓷套

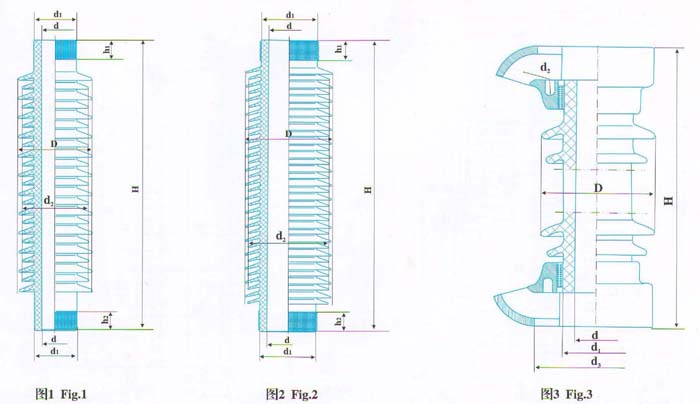

相关产品尺寸图

相关产品参数表

工厂 代号 Cat. No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	伞数 Shed No.	爬电 距离 Creepage Distance （mm）	主要尺寸 Main Dimensions（mm）								质量 Weight （kg）
						H	h1	h2	D	d	d1	d2	d3
6112	--	3	126	11/11	3200	1515	--	--	345	150	215	10	--	118
6113	--	3	126	15	2740	1440	--	--	345	154	218	10	260	118
6114	--	3	126	14/14	3906	1650	--	--	320	120	180	10	260	130
6136	--	1	126	14/14	3906	1415	85	85	310	120	180	280	225	88
6140	--	1	126	12/12	3150	1284	85	85	310	120	180	280	--	77
6163	--	1	126	15/15	3906	1284	72	72	275	100	145	245	--	65
6178	--	1	126	12/12	3150	1280	72	72	275	100	145	245	--	59
61134	--	2	126	13/13	3150	1400	75	75	305	125	185	275	--	271
61135	Y10W2-100/260	2	126	8/8	2134	1005	75	75	305	125	185	275	--	80
61137	Y1.5W-72/186	2	126	11/11	3200	1370	75	75	345	154	218	315	--	110
6302A	Y10W-100/260	1	330	15/16	4620	1540	90	90	351	145	205	311	--	132
5346	--	1	330	17/17	5627	1670	90	90	365	145	205	335	--	147
6548	--	2	500	15/15	5042	1600	120	120	482	238	320	452	--	--
6554C	--	2	500	17/17	6252	1685	115	115	492	238	320	462	--	271
6554D	--	1	500	15/14	5042	1600	115	115	482	238	320	450	--	--
