126-252kv户外棒形支柱绝缘子

Solid-Core Post Insulator

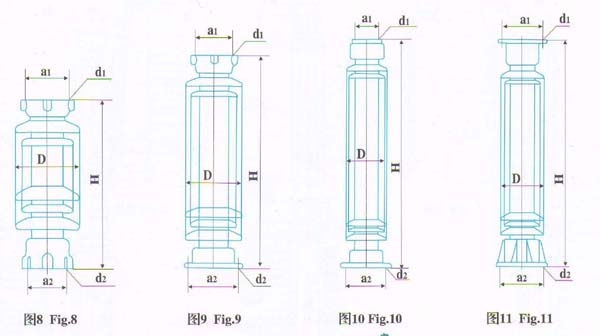

相关产品尺寸参数

相关产品参数表

工厂 代号 Cat.No.	产品 型号 Porduct Type	图号 Fig. No.	额定 电压 Rated Voltage （kV）	爬电距离 Creepage Distance （mm）	主要尺寸 Main Dimensions（mm）						机械破坏负荷 （不小于） Mechanical failing load not less than		质量 Weight （kg）
					H	D	a1	d1	a2	d2	弯曲 Cantilever （kN）	扭转 Torsion （kN.m）
2704	ZSW3-126/4	8	126	2860	1060	225	140	4-M12	225	4-Φ18	4	2	62
2705	ZSW-126/6-2	8	126	3050	1200	245	140	4-M12	225	4-Φ18	6	4	76
2708	ZSW-126/8	9	126	2520	1200	230	127	4-M16	225	4-Φ18	8	4	75
2716	ZSW-126/16K	9	126	2520	1060	240	254	8-Φ18	254	8-Φ18	16	10	95
2802	ZSW4-1060-8.5	10	252	2860	1200	255	225	4-Φ18	250	4-Φ18	8.5	--	76.8
2806	ZSW-1150-12.5	10	252	3150	1150	260	225	4-Φ18	250	8-Φ18	12.8	2	88
2813	ZSW-1200-16	11	252	3150	1200	264	225	4-Φ18	250	8-Φ18	16	4	110
2815	ZSW-1200-20	11	252	3150	1200	280	275	4-Φ18	280	8-Φ18	20	6	121
2817	ZSW-1200-24	11	252	3150	1200	300	250	4-Φ18	275	8-Φ18	24	6	146
